手動ステンレスウインチ
手動ステンレスウインチ品番 M409SB-1シリーズ
価格 下記参照
●取付けスペースが、ハンドルを360°回転できる場合はこのタイプをご使用下さい。
※ご注文の際はハブ研磨加工か電解研磨加工かのどちらかをご指定下さい。価格に違いがありますので詳しくはお問合せ下さい。
・バブ研磨加工（SB型）
・電解研磨（ESB型）

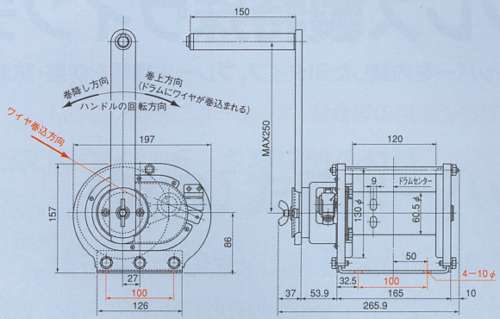

M409SB-1
M409ESB-1
| 品番 | 最大能力 ワイヤーロープ引張力 |
ワイヤーロープ 収容量 |
減速比率 | 手荷重 | ハンドル長さ (有効最大） |
自重（本体のみ） | 価格 |
| M409SB-1 M409ESB-1 |
980N(100kgf) φ5mmワイヤーロープ巻込4層目まで |
φ5mm×35m | 1/1 | 1層目：143N(14.6kgf) 3層目：187N(19.0kgf) 4層目：208N(21.2kgf) |
250mm | 8.0kg | ￥mail- |
M409ESB-3
| 品番 | 最大能力 ワイヤーロープ引張力 |
ワイヤーロープ 収容量 |
減速比率 | 手荷重 | ハンドル長さ (有効最大） |
自重（本体のみ） | 価格 |
| M409SB-3 M409ESB-3 |
2,940N(300kgf) φ6mmワイヤーロープ巻込5層目まで |
φ6mm×32m | 1/6.25 | 1層目：76N(7.7kgf) 3層目：103N(10.5kgf) 5層目：131N(13.3kgf) |
250mm | 13.5kg | ￥mail- |

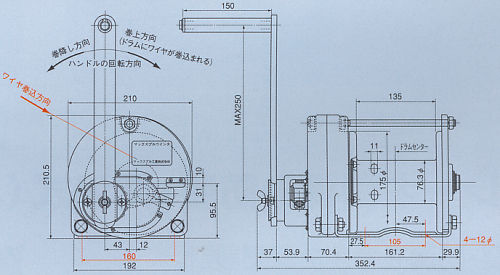

M409ESB-5
| 品番 | 最大能力 ワイヤーロープ引張力 |
ワイヤーロープ 収容量 |
減速比率 | 手荷重 | ハンドル長さ (有効最大） |
自重（本体のみ） | 価格 |
| M409SB-5 M409ESB-5 |
4,900N(500kgf) φ6mmワイヤーロープ巻込5層目まで |
φ6mm×40m | 1/8.9 | 1層目：109N(11.1kgf) 3層目：142N(14.4kgf) 5層目：174N(17.7kgf) |
250mm | 15.0kg | ￥mail- |

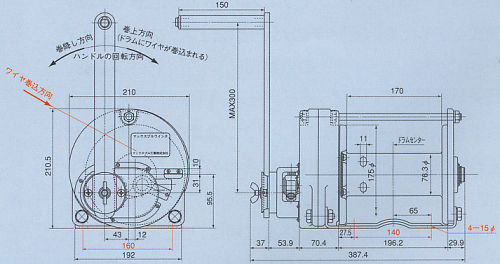

M409ESB-10
| 品番 | 最大能力 ワイヤーロープ引張力 |
ワイヤーロープ 収容量 |
減速比率 | 手荷重 | ハンドル長さ (有効最大） |
自重（本体のみ） | 価格 |
| M409SB-10 M409ESB-10 |
9,800N(1,000kgf) φ8mmワイヤーロープ巻込3層目まで |
φ8mm×40m | 1/12.6 | 1層目：133N(13.5kgf) 2層目：157N(16.0kgf) 3層目：182N(18.5kgf) |
300mm | 16.0kg | ￥mail- |
