簡易門型クレーン／品番 ＳＣＦ シリーズ
簡易門型クレーン品番 ＳＣＦ シリーズ
価格 下記参照
キャスター付で移動が楽です。また、屋外での作業にも使えます。
トラックへの積み込み、積み下ろしに使えます。
解体・移設も簡単です。
手動チェーンブロック付。
組立作業時の荷役等。
キャスター（固定２個、自在２個）
品番 |
均等荷重 |
サイズ（mm） |
重量 |
定価 |
特価 |
SＣＦ-３０ |
３００kg |
W2500×D1300×Ｈ2800 |
146kg |
￥432,000- |
￥237,600- |
SＣＦ-５０ |
５００kg |
W2700×D1300×Ｈ3000 |
160kg |
￥512,000- |
￥281,600- |
ＳＣＦ-１００ |
１０００kg |
W3050×D1650×Ｈ3300 |
180kg |
￥592,000- |
￥325,600- |
ＳＣＦ-１５０ |
１５００kg |
W3300×D1700×Ｈ3500 |
271kg |
￥784,000- |
￥431,200- |
ＳＣＦ-２００ |
２０００kg |
W3900×D1700×Ｈ3800 |
352kg |
￥880,000- |
￥484,000- |

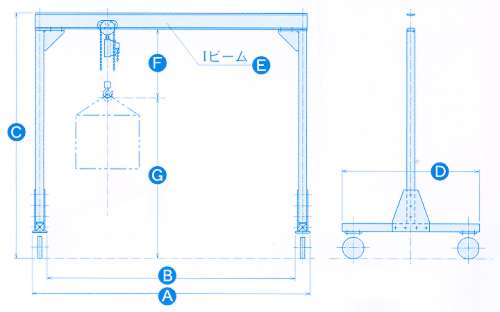

（図中のA～Gは、下記の寸法表と対応しています）
キャスターの組合せは下記の2通りございます。いずれか1つを選択して下さい。
1.4輪全て自在キャスター
2.自在、固定キャスター各2輪（いずれの場合も2輪はブレーキ付き。）
＜ご注意＞
ワークを吊ったままでの移動は、ワークを極力下まで降ろして、安定した状態で行って下さい。
移動時以外の時は必ずキャスターブレーキをかけておいてください。
★寸法表
品番 |
許容荷重 |
主要寸法（mm） |
||||||
A |
B |
C |
D |
E |
F |
G |
||
| SCF-30 | 300 |
2525 |
2275 |
2800 |
1300 |
100×75 |
435 |
2265 |
| SCF-50 | 500 |
2725 |
2475 |
3000 |
1300 |
100×75 |
435 |
2465 |
| SCF-100 | 1000 |
3100 |
2800 |
3300 |
1650 |
150×75 |
480 |
2670 |
| SCF-150 | 1500 |
3350 |
3000 |
3500 |
1700 |
200×100 |
580 |
2720 |
| SCF-200 | 2000 |
3900 |
3650 |
3800 |
1700 |
200×100 |
650 |
2950 |

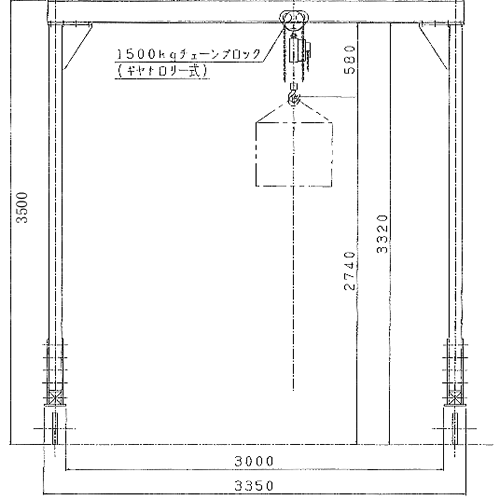

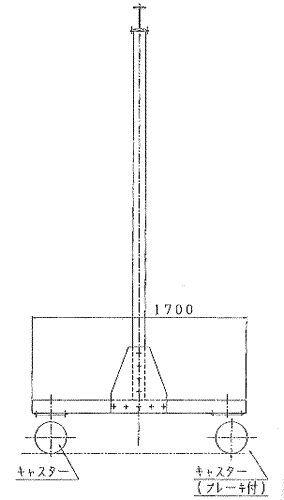

ＳＣＦ－１５０ 三面図

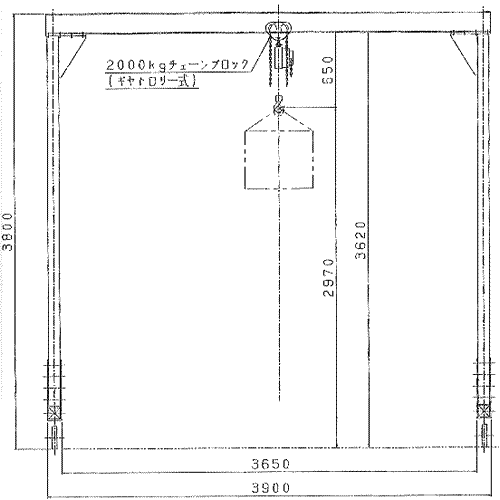

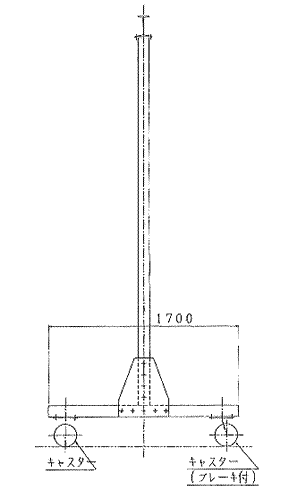

ＳＣＦ－２００ 三面図
