普通形手押横行ホイスト／品番 WPE-Pシリーズ
普通形手押横行ホイスト品番 WPE-Pシリーズ
価格 下記参照
●吊り下げた荷物を手で押して横行させます。
（小荷重で横行距離の短いものに使用されます。）
●省力化を手軽に実現する使いやすいホイスト。
●強靭なABS樹脂の採用により、軽量化を図りながら充分な耐久性も実現いたしました。
（写真は懸垂形なので若干違います）
●低揚程（6m）に加え、高揚程（12m）を充実
さらにアタッチメントを組み合わせれば、手押横行、壁取付も可能
●巻速のスピードアップをはかり、作業効率もアップ
三相250kg：10m/min 単相150kg：12m/min
●独自の構造設計によりワイヤロープの段落ちを解消
さらに、長寿命タイプの電磁接触器採用により、安全性・信頼性とも大幅に向上
●軽量化と共にフックあがり寸法を小さくしましたので、取付が容易
●プラスチックカバーの採用と斬新なデザインで、インテリジェント化
■仕様
●機種一覧
| 容量 （kg） |
標準品 | 別売部品 | |||||||
| 3相200V | 単相100V | 手押横行部分 | 壁取付 金具 |
||||||
| 懸垂 | 手押 横行形 |
I形鋼 電動横行 |
懸垂 | 手押 横行形 |
I形鋼 横行 |
H形鋼 横行 |
|||
| WPE-150SP50 | 150 | - | - | - | - | ◎ | - | - | - |
| WPE-150SP60 | |||||||||
| WPE-150P | - | ◎ | - | - | - | - | - | - | |
| WPE-250SP50 | 250 | - | - | - | ◎ | ◎ | - | - | - |
| WPE-250SP60 | |||||||||
| WPE-250P | - | ◎ | - | - | - | - | - | - | |
| WPE-490P | 490 | - | ◎ | - | - | - | - | - | - |
? 論什邉ー?
??S50は単相100V50Hz専用、S60は単相100V60Hz専用を示します。
●仕様一覧
| 容量 （kg） |
揚程 （m） |
電源 | ワイヤロープ | ||
| 構成 | 直径 （?弌? |
||||
| WPE-150SP50 | 150 | 6 | 単相 100V |
6×W （19） B種 JIS G 3525 2段巻 2本吊 |
φ4 |
| WPE-150SP60 | |||||
| WPE-150P | 3相 200V （220V） |
||||
| WPE-250SP50 | 250 | 単相 | φ5 | ||
| WPE-250SP60 | |||||
| WPE-250P | 3相 200V （220V） |
φ4 | |||
| WPE-490P | 490 | φ5 | |||
| 巻上 | ||||
| 速度 （m/min） 50/60Hz |
モータ出力 （kw） 50/60Hz |
モータ 定格電流 （A） 50/60Hz |
極致 | |
| WPE-150SP50 | 10/12 | 0.25/0.3 | 6.5/- | 4 |
| WPE-150SP60 | -/7.4 | |||
| WPE-150P | 2.4/2.2 | |||
| WPE-250SP50 | 6/7.2 | 6.5/- | ||
| WPE-250SP60 | -/7.4 | |||
| WPE-250P | 8.3/10 | 0.35/0.42 | 3.0/2.8 | |
| WPE-490P | 6/7.2 | 0.5/0.6 | 4.5/4.1 | |
| 横行 | ||||
| 速度 （m/min） 50/60Hz |
モータ出力 （kw） 50/60Hz |
モータ 定格電流 （A） 50/60Hz |
極致 | |
| WPE-150SP50 | - | |||
| WPE-150SP60 | ||||
| WPE-150P | 21/25 | 0.12/0.15 | 1.2/1.0 | 4 |
| WPE-250SP50 | - | |||
| WPE-250SP60 | ||||
| WPE-250P | 21/25 | 0.12/0.15 | 1.2/1.0 | 4 |
| WPE-490P | ||||
?・?5のワイヤロープには切断荷重がB種より大きいもの使用
??横行モータにはブレーキが付きません
●標準仕様
| 操作方法 | 押ボタン操作-懸垂：2点（上・下） |
| 定格 | 30分 JIS C9620 |
| 給電方式 | ケーブル給電 |
| 保護構造 | 簡易屋外形（JIS C4004 防滴形相当） |
| 塗装色 | 本体部：マンセル10Y3/1 プラスチックカバー・フックブロック：マンセル2.5Y8/12 押ボタン：マンセル7.5Y6/14相当 |
| 周囲温度 | 凍結なきこと |
| 湿度 | 結露なきこと |

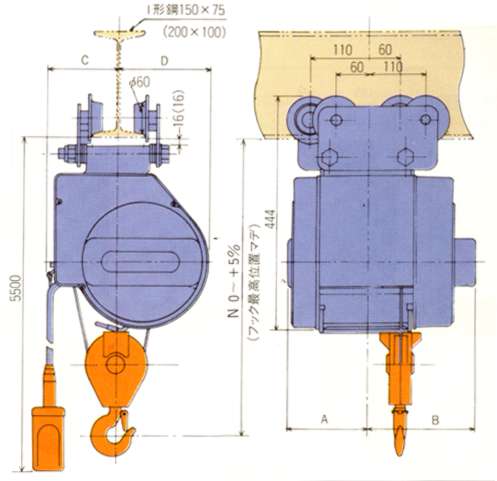

低揚程
| A | B | C | D | N | 概略質量 （kg） |
フック ブロック 質量 （kg） |
定価 | 特価 | |
| WPE-150SP50 | 149 | 205 | 139 | 174 | 564 | 32 | 4.5 | ￥149,000- | ￥122,000- |
| WPE-150SP60 | ￥149,000- | ￥122,000- | |||||||
| WPE-150P | 30 | ￥113,000- | ￥93,000- | ||||||
| WPE-250SP50 | 152 | 207 | 160 | 153 | 39 | ￥163,000- | ￥134,000- | ||
| WPE-250SP60 | ￥163,000- | ￥134,000- | |||||||
| WPE-250P | 149 | 205 | 139 | 174 | 30 | ￥118,000- | ￥98,000- | ||
| WPE-490P | 152 | 207 | 160 | 153 | 38 | ￥132,000- | ￥108,000- |
