普通形電動トロリ付ホイスト7.5・10t
品番　10M-T55シリーズ
価格　下記参照

●定格荷重　7.5・10t
●電源　三相200V　50/60Hzおよび220V　60Hz
●操作方式　床上押ボタン操作
安全性と保守性を重視した数々の機構を搭載
さらに使いやすく，より信頼性が向上しました。

■主な特長
●高信頼ブレーキシステム
◇ホイストがブレーキライニングの磨耗量を自分で判断。ブレーキ部に自動調整装置機構採用。
◇主ブレーキ＋補助制動装置の2段構えブレーキ。
●自己保護装置内蔵のモートルを採用
使用頻度過多によりコイル温度が限界に達するとモートルは自動的に停止。
●効率的なメンテナンスが可能
◇消耗部品の使用回数管理に便利な始動回数カウンタ。
◇歯面状況，潤滑状況をある程度まで目で確認できる歯車点検用窓。
◇フック点検の基準点を表すポンチマーク。
◇点検が容易なロープエンド。

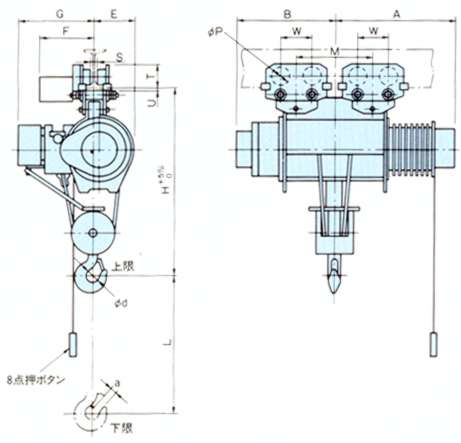

■外形寸法（単位?弌?

形式		7.5M-T55		7.5HM-T55		10M-T55		10HM-T55
ホイスト形式		7.5M5		7.5HM5		10M5		10HM5
トロリ形式		4FT5		4FT5		5T5		5T5
概略寸法 ??	L	8000		12000		8000		12000
	H	1345				1515
	A	1075		1150		1075		1150
	B	830		905		885		960
	E	315				355
	G	570				590
	M	560		760		650		786
	W	230/310（駆動側従動側）				250/330（駆動側従動側）
	φd	100				100
	φP	128				156/140（駆動側従動側）
	a	69				69
最小屈曲半径m		直線				直線
使用I形鋼との間隔??		S	T	U	F	S	T	U	F
300×150×11.5		77	186	28	440	77	225	30	450
450×175×11		102	184	30	453	102	225	30	460
600×190×13		117	189	25	461	117	230	25	468
概略質量kg		930		990		1230		1290
定価		￥2,545,000-		￥2,750,000-		￥3,135,000-		￥3,390,000-
特価		￥1,130,000-		￥1,220,000-		￥1,390,000-		￥1,510,000-

■仕様

定格荷重t				7.5	10
揚程m				8および12	8および12
巻上	速度 m/s	50Hz		0.1（6.0）	0.083（5.0）
		60Hz		0.12（7.2）	0.10（6.0）
	モートル	kW	50Hz	7.9	8.8
			60Hz	9.5	10.5
		極数		4	4
	定格電流 A	50Hz		42	45
		60Hz（200/220V）		43/41	48/44
横行	速度 m/s	50Hz		0.233（14）	0.233（14）
		60Hz		0.283（17）	0.283（17）
	モートル	kW	50Hz	0.47×2台	0.47×2台
			60Hz	0.56×2台	0.56×2台
		極数		6	6
	定格電流 A	50Hz		3.7×2	3.7×2
		60Hz（200/220V）		2.6/3.0×2	2.6/3.0×2
ワイヤロープ	掛数			4本	4本
	構成			6×Fi（29）-B	6×Fi（29）-B
	直径??			φ14	φ16
反復定格min				40%ED、400回/h	40%ED、400回/h
操作方式				床上押ボタン操作（8点）	床上押ボタン操作（8点）
電源				三相200V50/60Hz、 220V60Hz	三相200V50/60Hz、 220V60Hz
