MITSUBISHI トップランニング形クレーンサドル
MITSUBISHIトップランニング形クレーンサドル
品番 ST-Dシリーズ
価格 下記参照
ホイストクレーン用として適用範囲も広く、一般的に多く使用されています。
●全部で7機種
●フランジ付車輪
●フレームはチャンネル鋼使用

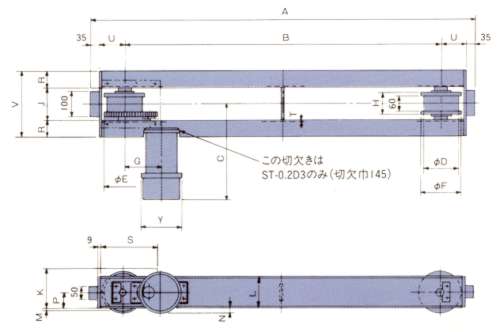

■外形寸法
| 外形寸法（?弌? | ||||||||||||
| A | B | C | φD | φE | φF | G | H | J | K | L | ||
| ST-0.2D3 | 1508 | 1240 | 359 | 140 | 165 | 165 | 143 | 84 | 130 | 162 | 125 | |
| ST-0.4D3 | 1748 | 1440 | 423 | 180 | 204 | 205 | 161.8 | 88 | 142 | 182 | 150 | |
| ST-0.4D4-L | 2278 | 1970 | 199 | 180 | ||||||||
| 外形寸法（?弌? | ||||||||||
| M | N | P | R | S | T | U | V | Y | 概略質量 （kg） |
|
| ST-0.2D3 | 7.5 | 12.5 | 62.5 | 65 | 230 | 6 | 99 | 260 | φ150 | 70×2 |
| ST-0.4D3 | 27.5 | 0 | 75 | 75 | 260 | 6.5 | 119 | 292 | φ152 | 105×2 |
| ST-0.4D4-L | 25 | 90 | 7 | 160×2 | ||||||

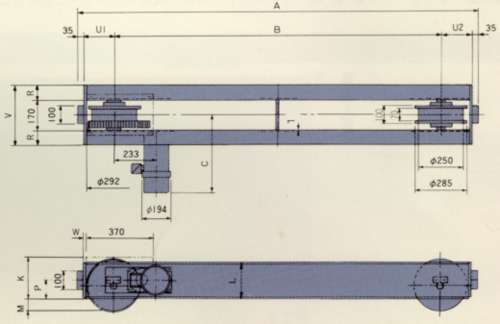

| A | B | C | K | L | M | P | R | T | |
| ST-0.75D3 | 2204 | 1800 | 466 | 232 | 200 | 55 | 100 | 80 | 7.5 |
| ST-0.75D3-W | 2904 | 2300 | |||||||
| ST-0.75D3-L | 3212 | 2600 | 467 | 272 | 250 | 45 | 125 | 90 | 9 |
| U1 | U2 | V | W | X | 概略質量 （kg） |
|
| ST-0.75D3 | 167 | 167 | 330 | 12 | × | 195×2 |
| ST-0.75D3-W | 367 | × | 142 | 225×2 | ||
| ST-0.75D3-L | 371 | 171 | 350 | × | 146 | 320×2 |
ST-2.2-W
概略質量（kg）640×2
■サドルの選定表
 |
シングルガーダ |
 |
ダブルガーダ |
?．好僖鵑?14mを超えるものについてはクッションスターター（SC-A形）の取付をお奨めします。
??3t以上のクレーンを製造する場合は製造許可（共同申請）が必要です。
??ダブルレールホイストの高揚程（12m以上）及びガーダの形状によって、
走行モートルと干渉する場合がありますので、ご注意下さい。
■サドルと主桁の（シングルガーダ）取付例
| d | B | |
| ST-0.2D3 | M14 | 30 |
| ST-0.4D3 | M16 | 35 |
| ST-0.75D3 | M20 | 35 |
| I形鋼幅 | 100 | 125 | 150 |
| W | 540 | 565 | 590 |
| A | 160 | 185 | 210 |
*尚、ST-0.2D3で天井の余裕がない場合は図5の様な方法で施工下さい。(P6のM寸法による制約有)
■仕様
| 容量×スパン （t）×（m） |
サドル1個の 最大受け荷重 （t） |
モータ容量 （kW） |
電流値（A） 50/60Hz |
走行速度 （m/min） |
電源 | |
| ST-0.2D3 | 1×10 2×8 |
2.5 | 0.26×2 | （1.8/1.5）×2 | 21（50Hz） /25（60Hz） |
200V 50/60Hz 220V 60Hz |
| ST-0.4D3 | 3×12 | 4.5 | 0.4×2 | （3.0/2.4）×2 | ||
| ST-0.4D4-L | 3×16 | 4.8 | ||||
| ST-0.75D3 | 5×14 | 7.5 | 0.75×2 | （4.5/3.8）×2 | ||
| ST-0.75D3-W | 5×18 | 9 | ||||
| ST-0.75D3-L | 5×20 | |||||
| ST-2.2D-W | 10×20 | 16 | 2.2×2 | （9.7/9.1）×2 | 25（50Hz） /30（60Hz） |
| 定格 | 車輪径 （?弌? （材質） |
最大輪重 （t） |
適用レール （kg） |
概要質量 （kg） |
価格 | |
| ST-0.2D3 | 25%ED 150回/時 |
φ140 （FCD） |
2.2 | 15 22 |
70×2 | ￥243,000- |
| ST-0.4D3 | φ180 （FCD） |
2.4 | 105×2 | ￥276,000- | ||
| ST-0.4D4-L | φ180 （FCD熱処理） |
3.8 | 160×2 | ￥346,000- | ||
| ST-0.75D3 | φ250 （FCD熱処理） |
5.4 | 15 22 30 |
195×2 | ￥433,500- | |
| ST-0.75D3-W | 225×2 | ￥465,000- | ||||
| ST-0.75D3-L | 320×2 | ￥401,500- | ||||
| ST-2.2D-W | 25%ED 100回/時 |
φ330 （S45C熱処理） |
10 | 30 37 |
640×2 | ￥1,018,000- |
*塗装色：サドルフレーム部は錆止塗装（グレー）、
減速モータ部はST-2.2D-W（メタリックグレー）以外は錆止塗装（グレー）。
