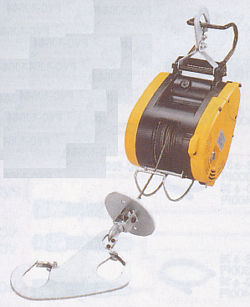

ウインチ／品番MI7-61C-15Mシリーズ
ウインチ／品番MI7-61C-15Mシリーズ
ウインチ
品番MI7-61C-15Mシリーズ
価格は下記を参照下さい
■小型タイプ
| MI7-61C-15M | サイズ |
 |
 |
| 品番 | 最大 吊揚 荷重 （m) |
揚程 (m) |
吊揚 速度 (cm/s) |
電源 (V) |
電流 (A) |
消費 電力 (W) |
本体 質量 (kg) |
コード (m) |
付属品 |
| MI7-61C | 60 | 14 (ワイヤー15m仕様) |
46 | 単相100 | 6.0 | 550 | 9 | 5 | 操作スイッチ(コード10m付)、 ワイヤーロープ (φ4×15m or φ4×21m or φ3.3×31m本体付)、 ウエイト、プレスフックA、 スイベルフック(31m仕様のみ) |
|
20 (ワイヤー21m仕様) |
|||||||||
|
30 (ワイヤー31m仕様) |
| 品番 | サイズ （奥行×幅×高さ） |
最大吊揚荷重 | ワイヤー | 価格 |
| MI7-61C-15M | 205×203×320mm | 60kg | φ4×15m付 | 廃番 |
| MI7-61C-21M | φ4×21m付 | 廃番 | ||
| MI7-61C-31M | φ3.3×31m付 (スイベルフック仕様） |
廃番 |
■軽量コンパクト設計タイプ
| MI7-125-21M | サイズ |
 |
 |
| 品番 | 最大 吊揚 荷重 （m) |
揚程 (m) |
吊揚 速度 (cm/s) |
電源 (V) |
電流 (A) |
消費 電力 (W) |
本体 質量 (kg) |
コード (m) |
付属品 |
| MI7-125 | 130 | 20 (ワイヤー21m仕様) |
38 | 単相100 | 12 | 1,100 | 11 | 5 | 操作スイッチ(コード10m付)、 ワイヤーロープ (φ5×21m又は φ4×31m本体付)、 ウエイト、スイベルフック |
|
30 (ワイヤー31m仕様) |
| 品番 | サイズ （奥行×幅×高さ） |
最大吊揚荷重 | ワイヤー | 価格 |
| MI7-125-21M | 202×227×350mm | 130kg | φ5×21m付 | ￥126,000- |
| MI7-125-31M | 60kg | φ4×31m付 | ￥130,200- |
■運転音が静かブレーキのききがいいマグネットモーター採用
| MI7-125A-21M | サイズ |
 |
 |
| 品番 | 最大 吊揚 荷重 （m) |
揚程 (m) |
吊揚 速度 (cm/s) |
電源 (V) |
電流 (A) |
消費 電力 (W) |
本体 質量 (kg) |
コード (m) |
付属品 |
| MI7-125A | 130 | 20 (ワイヤー21m仕様) |
41 | 単相100 | 10 | 870 | 11 | 5 | 操作スイッチ(コード20m付)、 ワイヤーロープ(φ5×21m又は φ4×31m本体付)、 ウエイト、スイベルフック |
|
30 (ワイヤー31m仕様) |
| 品番 | サイズ （奥行×幅×高さ） |
最大吊揚荷重 | ワイヤー | 価格 |
| MI7-125A-21M | 210×260×362mm | 130kg | φ5×21m付 | ￥127,500- |
| MI7-125A-31M | φ4×31m付 | ￥131,600- |
| MI7-195-30M | サイズ |
 |
 |
| 品番 | 最大 吊揚 荷重 （m) |
揚程 (m) |
吊揚 速度 (cm/s) |
電源 (V) |
電流 (A) |
消費 電力 (W) |
本体 質量 (kg) |
コード (m) |
付属品 |
| MI7-195-30M | 200 | 27 | 16 | 単相100 | 12 | 1,100 | 17 | 5 | 操作スイッチ(コード10m付)、 ワイヤーロープ(φ5×30m本体付)、 ウエイト、スイベルフック |
| 品番 | サイズ （奥行×幅×高さ） |
最大吊揚荷重 | ワイヤー | 価格 |
| MI7-195-30M |
213×228×496mm | 200kg | φ5×30m付 | ￥160,300- |
■運転音が静かブレーキのききがいいマグネットモーター採用
| MI7-150-40M | サイズ |
 |
 |
| 品番 | 最大 吊揚 荷重 （m) |
揚程 (m) |
吊揚 速度 (cm/s) |
電源 (V) |
電流 (A) |
消費 電力 (W) |
本体 質量 (kg) |
コード (m) |
付属品 |
| MI7-150-40M | 150 | 37 | 31 | 単相100 | 10 | 870 | 20 | 2.5 | 操作スイッチ(コード2.5m付)、 ワイヤーロープ(φ5×40m本体付)、 A型シンプル、ワイヤークリップ(2ヶ)、 スナッチブロック(2ヶ)、ウエイト、フック |
| 品番 | サイズ （奥行×幅×高さ） |
最大吊揚荷重 | ワイヤー | 価格 |
| MI7-150-40M | 231×425×297mm | 150kg | φ5×40m付 | ￥140,000- |
■ウインチ専用アーム
●使用例
●仕様
| 品番 | 品名 | サイズ | 価格 | |
| 長さ | 高さ | |||
| MI75103A | ウインチジブアーム | 656mm | 220mm | ￥24,500- |
■寸法図
?：クランプ上下両側×3個分
?：カシメ側のみ点付け×3個分
